Спецификация
Реализация корпуса | |
| Внешний вид и материал | Пластик |
| Монтаж | На DIN-рейку |
Аналоговый ввод | |
| Каналов аналогового ввода | 16 |
| Разрядность АЦП | 16 Бит |
| Диапазон входного сигнала по напряжению | +/-2.5 В, +/-5 В, +/-10 В, 0...10 В |
| Диапазон входного сигнала по току | 0...20 мА, 4...20 мА, -20...+20 мА |
| Частота выборки АЦП | 1000 Гц |
| Каналов с общим проводом | 16 |
| Дифференциальных каналов | 8 |
Слоты расширения | |
| Тип модуля | Аналоговый ввод |
Протоколы связи | |
| Промышленные протоколы | EtherCAT slave |
Порты | |

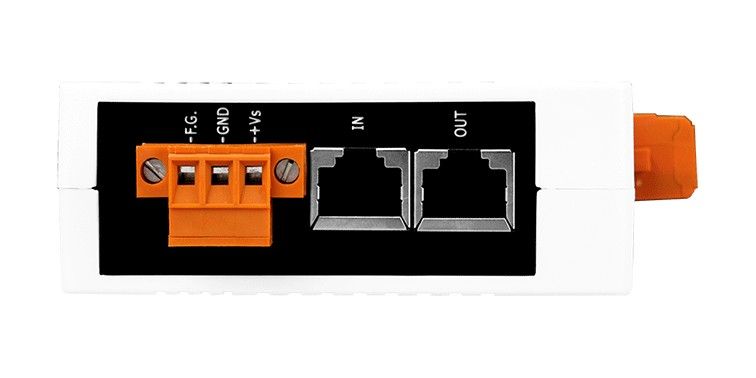

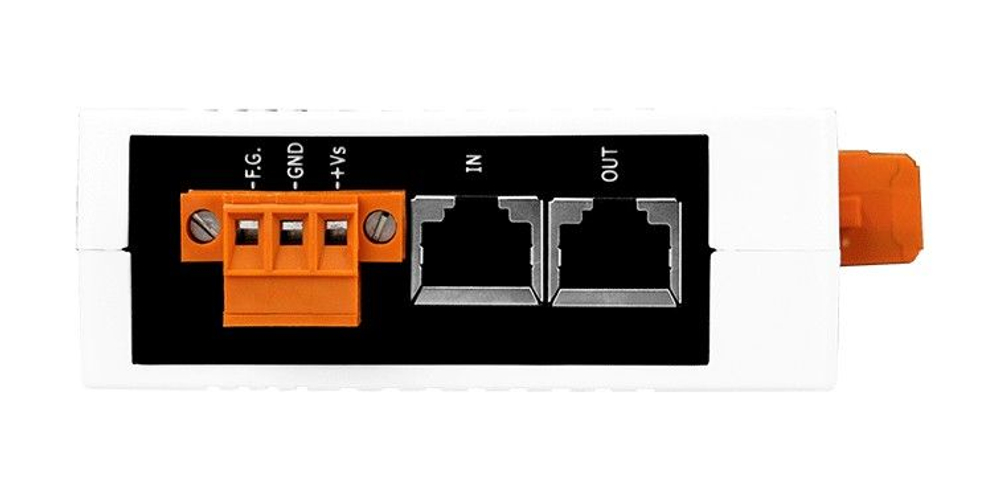

| Тип коннектора | 2xRJ45, Винтовые клеммы |
Электропитание | |
| DC входное напряжение | 10...30 В |
Размеры | |
| Ширина | 90 мм |
| Глубина | 33 мм |
| Высота | 110 мм |
Требования к условиям использования | |
| Рабочая температура | -25...75 °C |
Сертификация и поддерживаемые стандарты | |
| Сертификаты | CE/FCC |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5 |
Файлы
Документация
📄 Руководство по быстрому запуску ECAT-2012H
📄 Руководство пользователя ECAT-201х
3D модель
Программное обеспечение
Ссылка на 3D модель
https://servocontrol.ru/ECAT-2051_ECAT-2012H.glb
Вопросы
Отзывов еще никто не оставлял
